電磁錠取付金具の選び方
扉の種類、開く方向、形状によって取付金具を大まかに選定します。実際の取り付けは収まりを確認しながら行う必要があるためこのページはあくまでも目安としてください。直接お問い合わせ頂ければより詳しくお答え致しますので遠慮なくお問い合わせください。

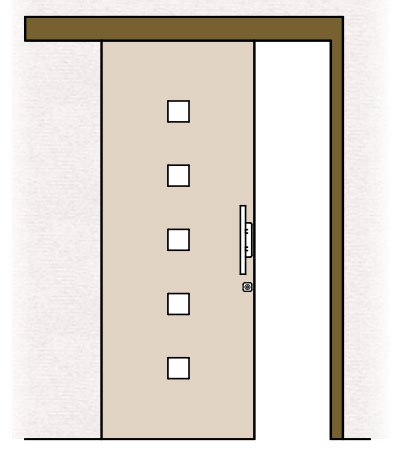

引き戸へ埋め込む
埋め込む場合
- 電磁錠・・・LOEU-Eシリーズ
- 取付金具は必要なし
引き戸への取り付け
引き戸へ取り付ける場合はZL金具を利用して取り付けることができます。
- ZL金具

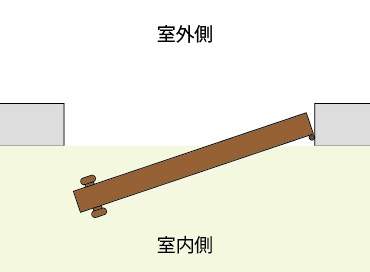

内開き

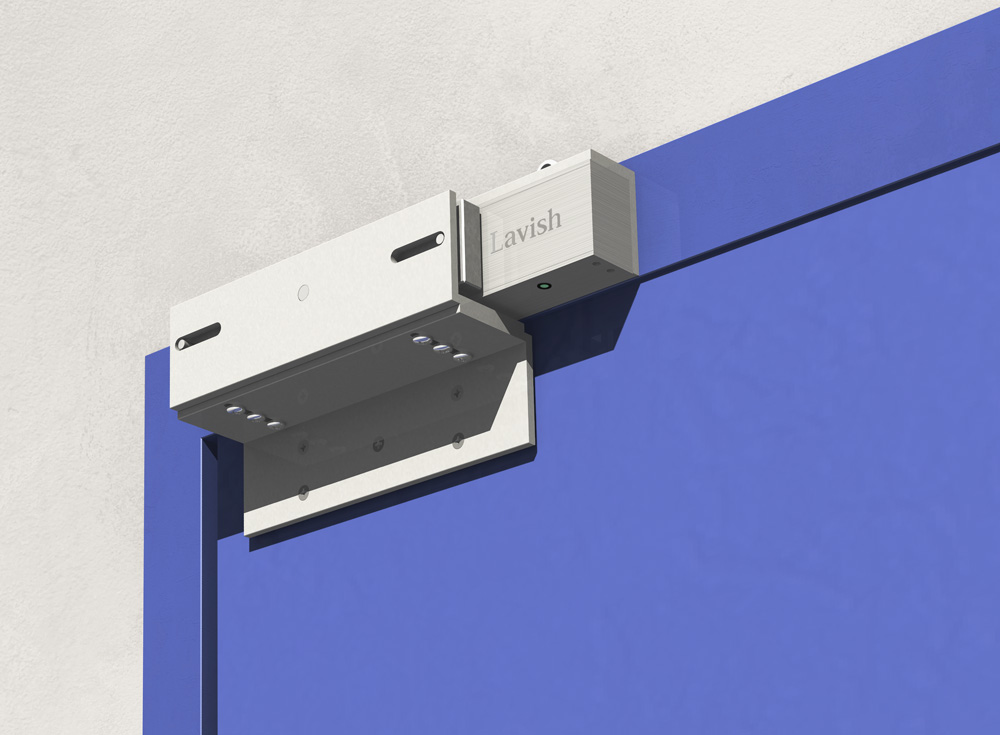

内開きの場合はこれらの金具を使って取り付けることができます。
- ZL金具
- ZLC金具

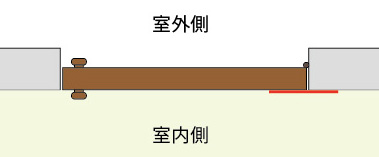

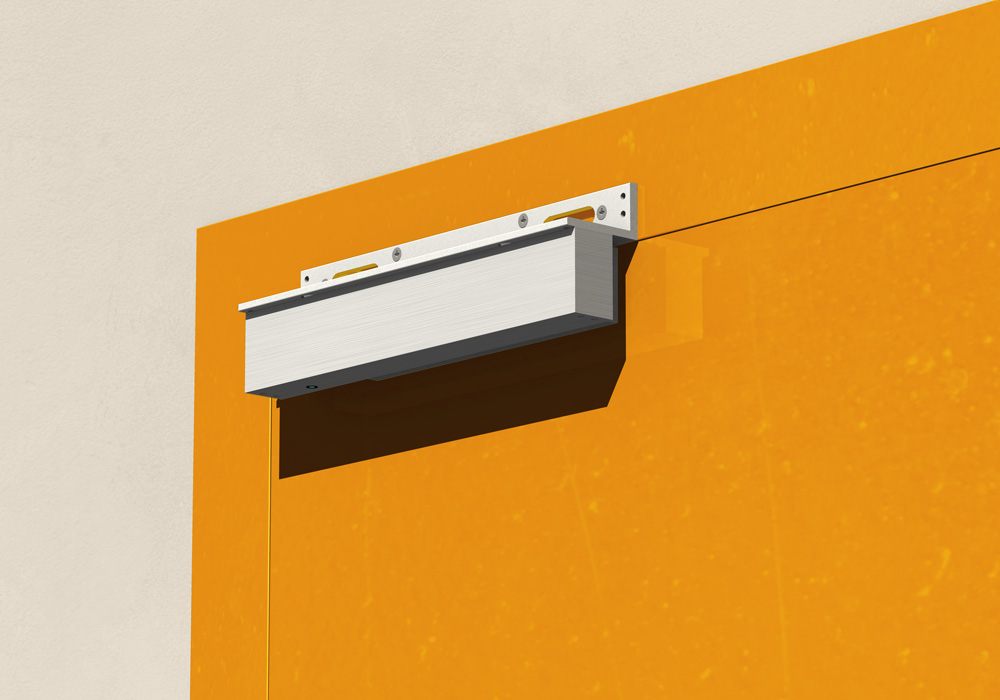

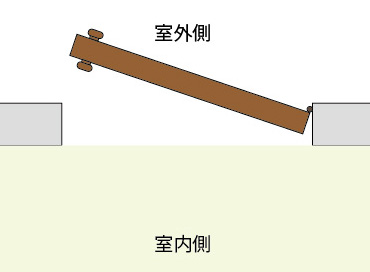

外開きで、枠とドアがフラット

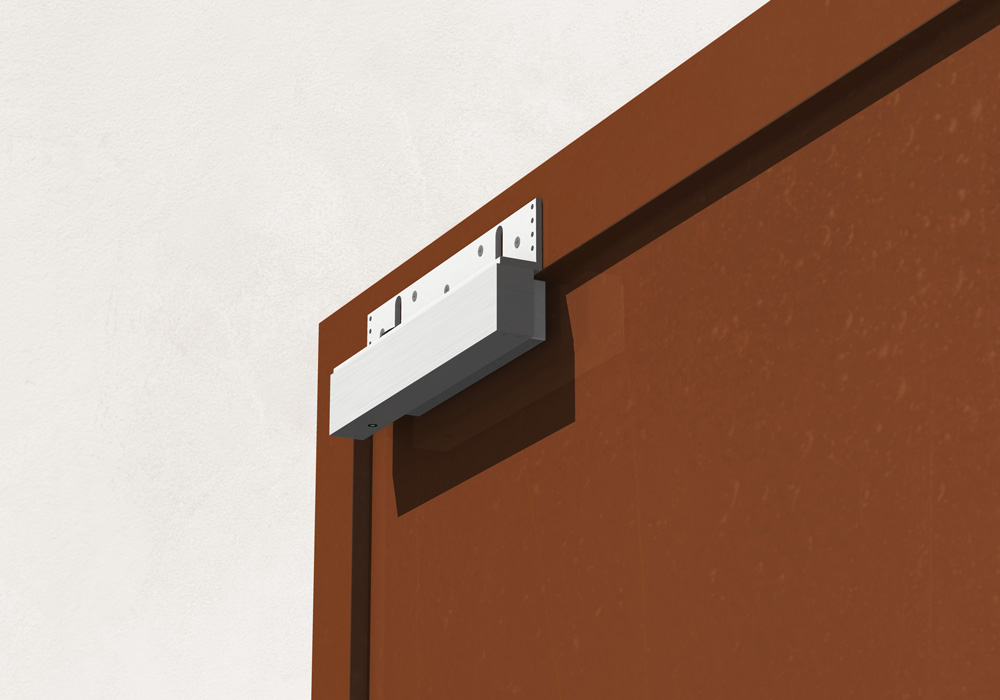

外開きで、枠とドアがフラットな場合はこれらの金具を使って取り付けることができます。

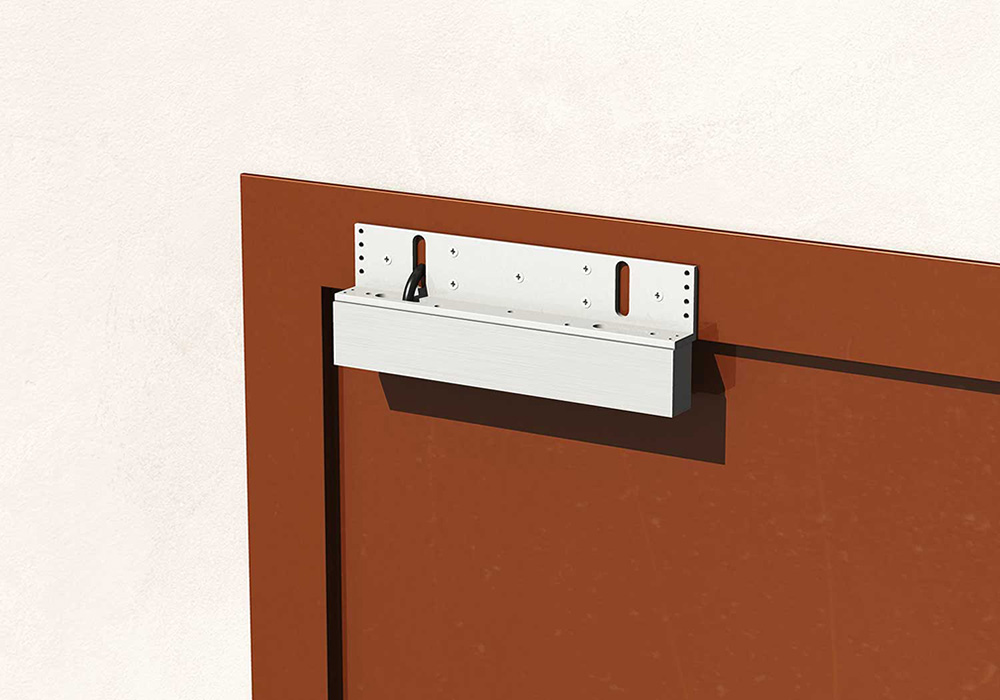

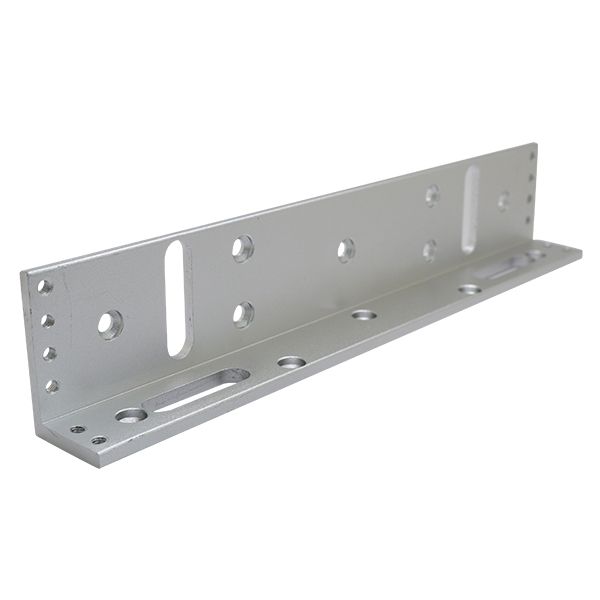

- LM金具
- ZL金具

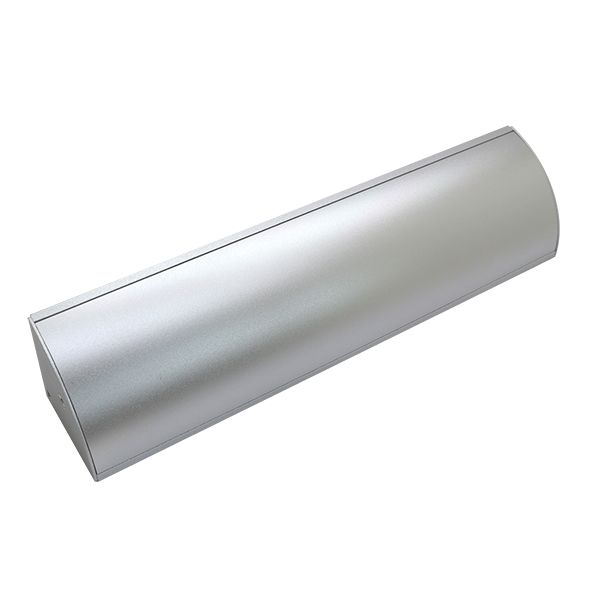

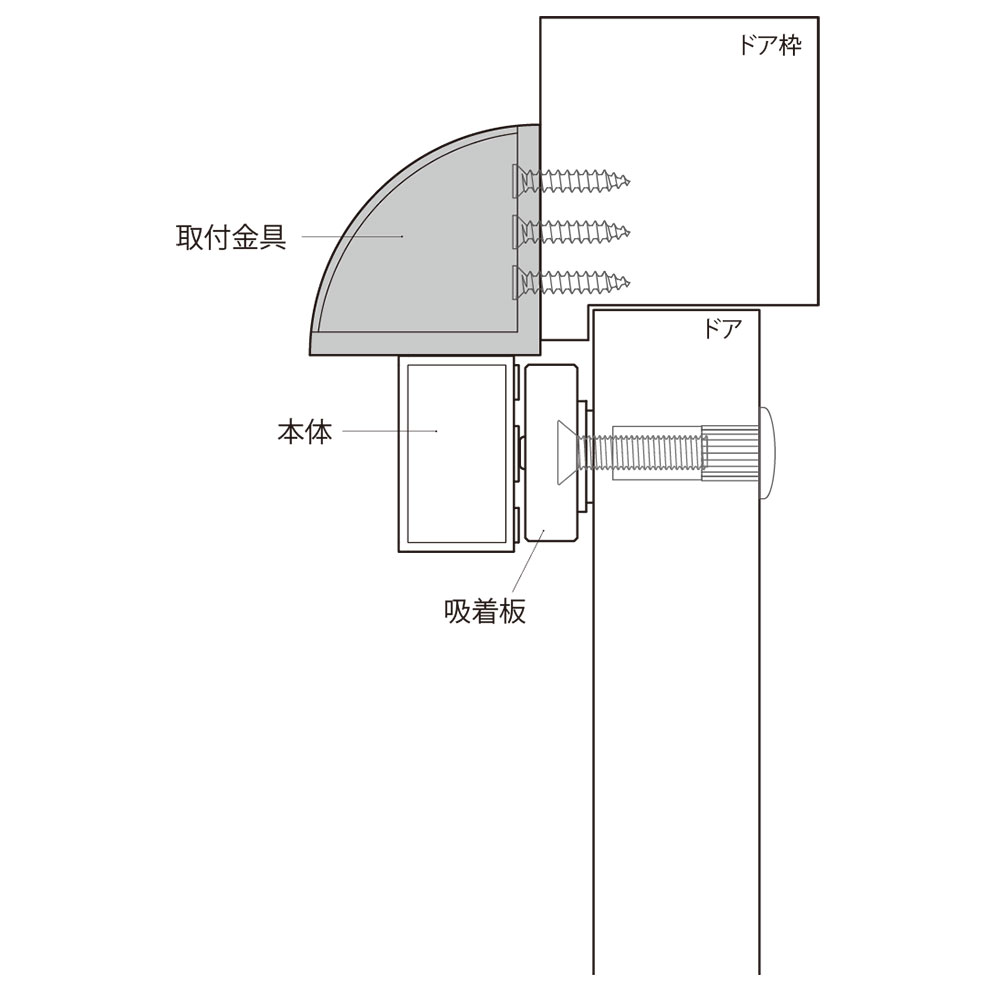

- CM金具

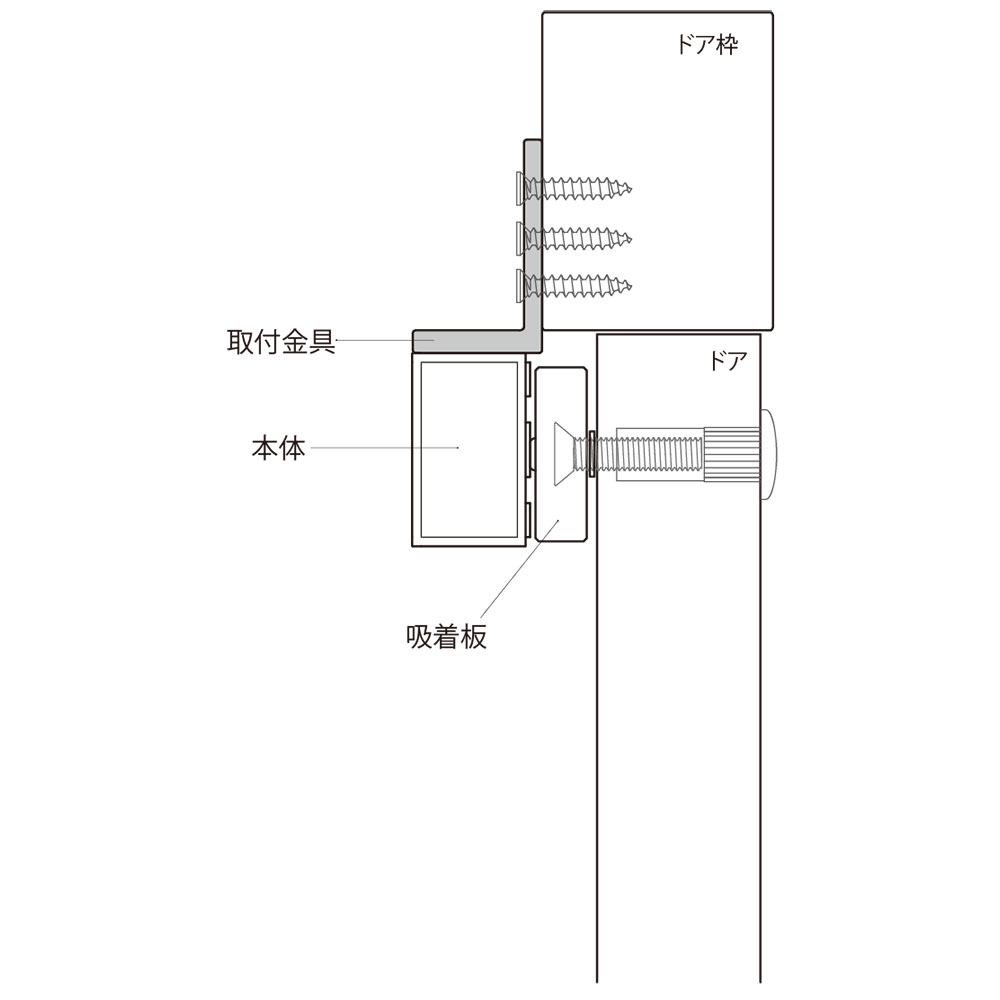

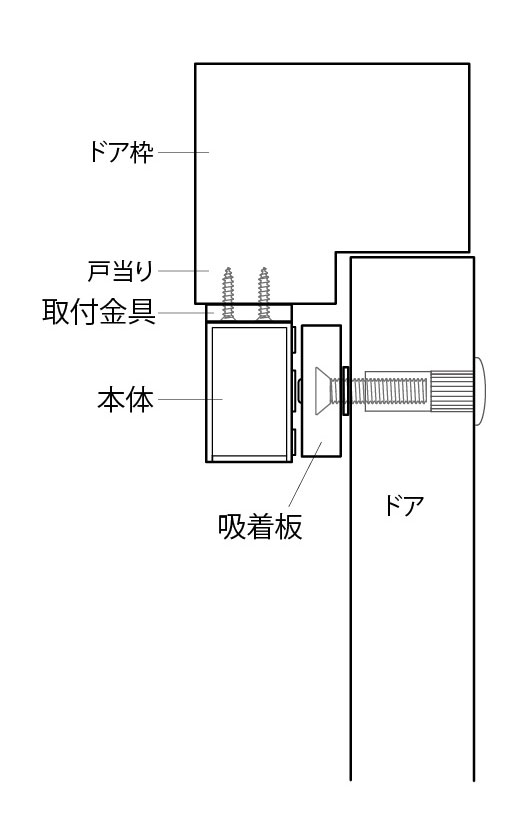

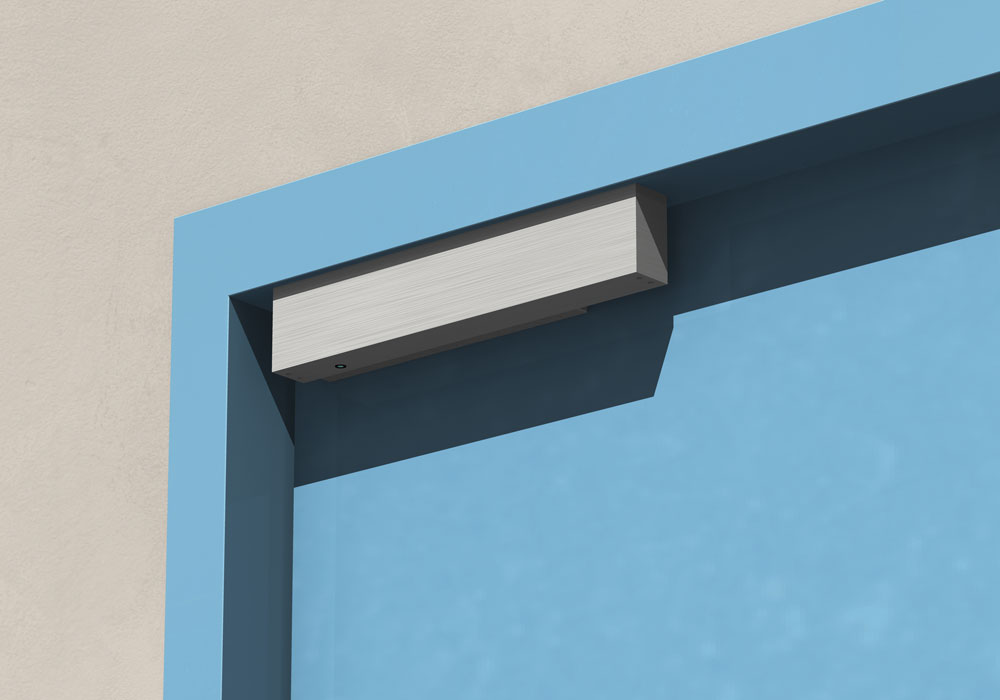

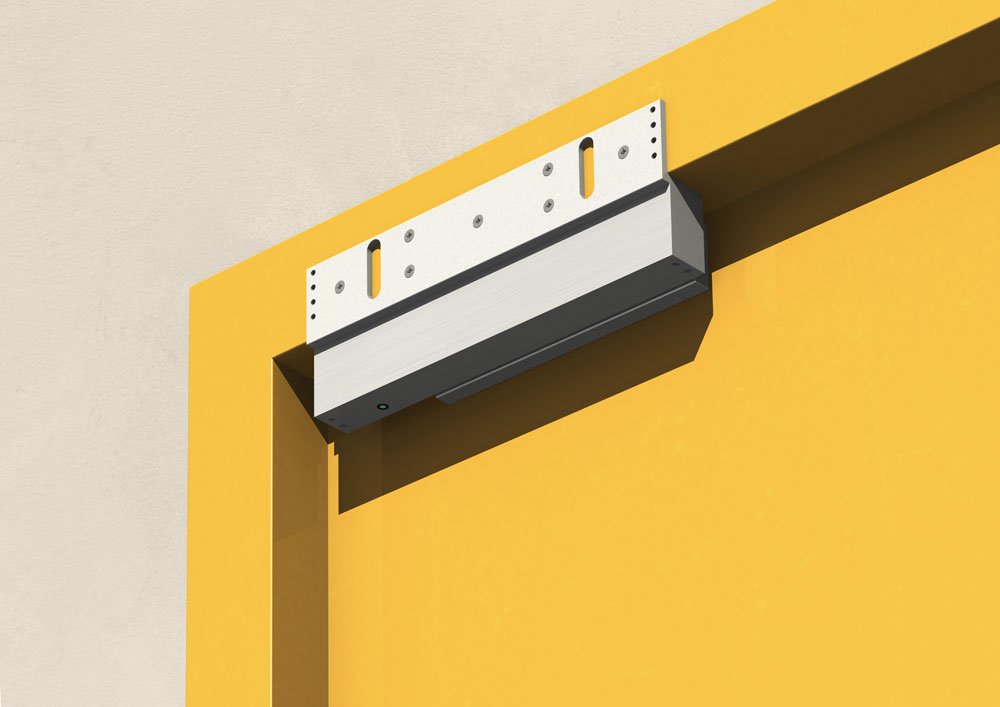

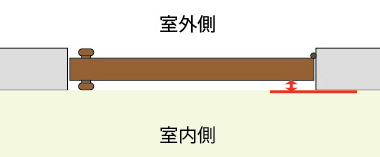

外開きで、枠とドアに段差がある
外開きで、枠とドアに段差がある場合はこれらの金具を使って取り付けることができます。
- 電磁錠付属の取付金具
- LM金具
- ZL金具
※使用するのはZL金具セット内の一部金具です
